Cabo PCIe derrete em sistema com RTX 5070 após ligação incorreta da fonte

Um sistema equipado com uma RTX 5070 teve o cabo de alimentação da placa de vídeo carbonizado, mas o episódio destoa da longa lista de casos envolvendo o conector 12V-2×6.

O registro é do canal russo VIK-off, que documentou a montagem em vídeo publicado nesta segunda (10).

A conexão de 16 pinos aparentemente sobreviveu ao incidente.

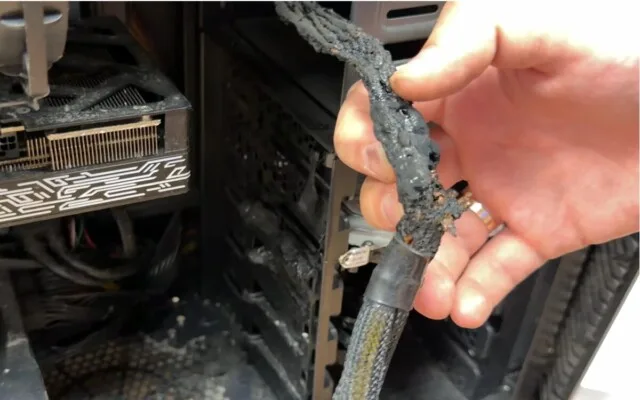

O derretimento aconteceu antes, no trecho do cabo PCIe que alimenta o adaptador, região que raramente aparece nas fotos divulgadas por usuários afetados pelo padrão de energia das placas Blackwell.

A causa apontada pela análise é uma escolha de montagem, visto que o sistema partia de uma única saída PCIe de 8 pinos da fonte e usava um divisor passivo para criar dois plugues, ambos ligados ao adaptador de 16 pinos que acompanha a placa.

Dois plugues não criam uma segunda fonte de energia O ponto central do caso está em uma confusão comum entre quem monta o próprio computador: um divisor passivo multiplica conectores, sem multiplicar a capacidade elétrica do trecho que vem antes dele.

Os dois lados do adaptador da RTX 5070 puxavam corrente pela mesma conexão original de 8 pinos da fonte.

Todo o consumo da placa passou a atravessar um único caminho dimensionado para uma fração desse valor, e o aquecimento resultante degradou o isolamento até o cabo derreter.
